Aula 11 - Simulação de contadores e registradores

    Foi pedido de praticar na aula do dia 28/10/2021, um vídeo explicativo da simulação de um contador e registrador.


Simulação do Contador


    Vídeo:
        Link (Drive)



     Um contador é um circuito composto por um ou mais flip-flops. Existem dois        tipos de contadores: assíncronos e síncronos. Nos assíncronos, o clock não é        recebido simultaneamente nos flip-flops e ocorre um atraso de milissegundos        pra cada pulso; Nos síncronos, o clock é simultâneo.

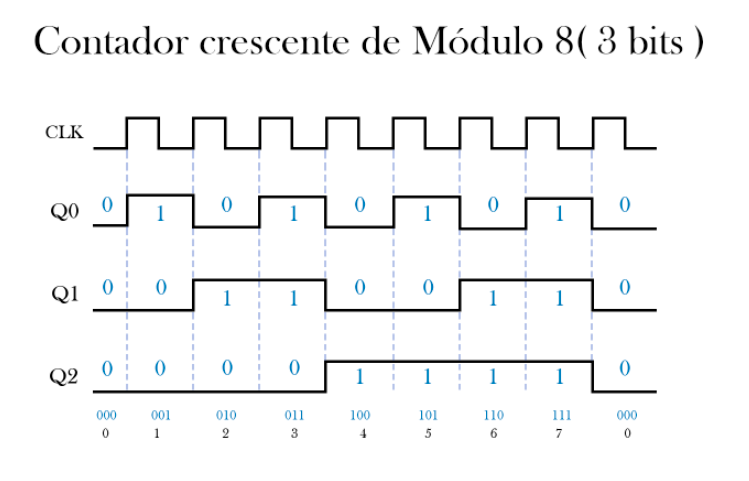

O módulo dos contadores é definido pela quantidade de bits que ele possuir (1 bit = 1 flip-flop), ex.: contador de 3 flip-flops (3 bits), terá 8 combinações binárias (0 a 7, como mostrado na foto). O contador pode ser crescente ou decrescente, depende de qual saída os flip-flops estão utilizados.


Simulação de Registrador

    Vídeo:
         Link (Drive)

     Como o contador, o registrador é um circuito que pode ser composto por             múltiplos flip-flops. As entradas e saídas do registrador é definido por serial ou         paralela. Serial siginica que o circuito do registrador haverá apenas uma                 entrada ou uma saída. Paralela é o oposto, cada flip-flop vai ter sua entrada e         saída, ou seja o número de entrada ou saída é o mesmo do número de flip-            flops. Os flip-flops nesse circuito usa-se o mesmo clock.


 Exemplo de registrador com entrada e saída serial:



Exemplo de registrador com entrada e saída paralela:
